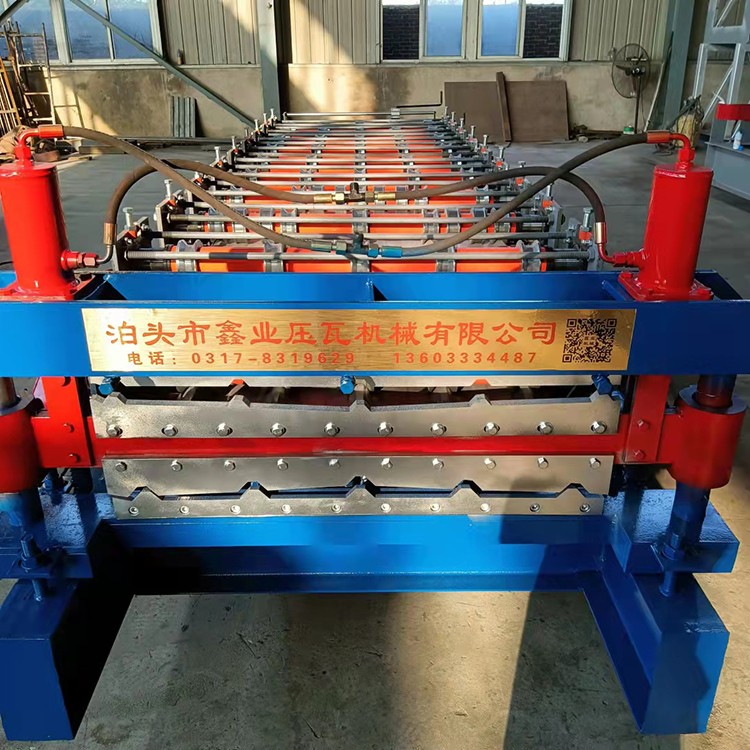

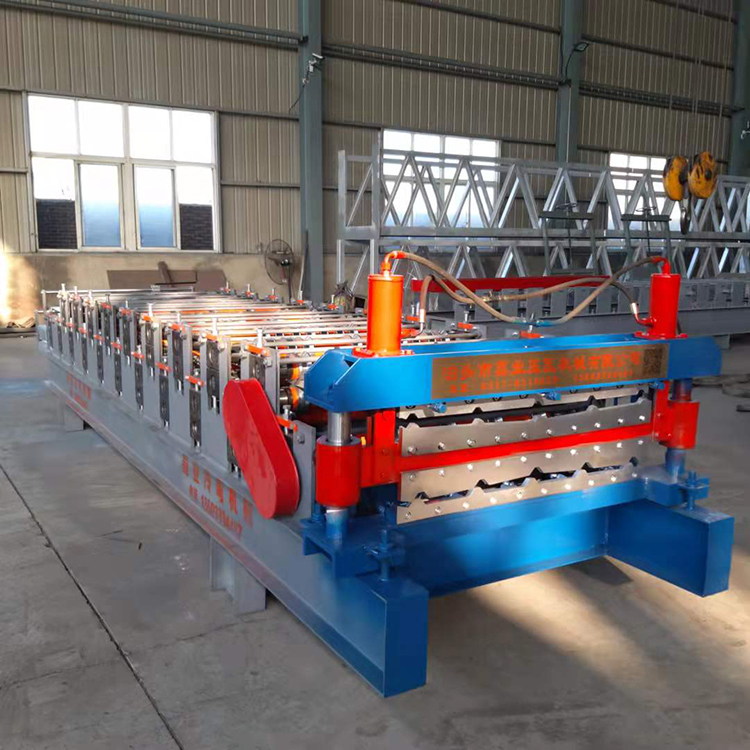

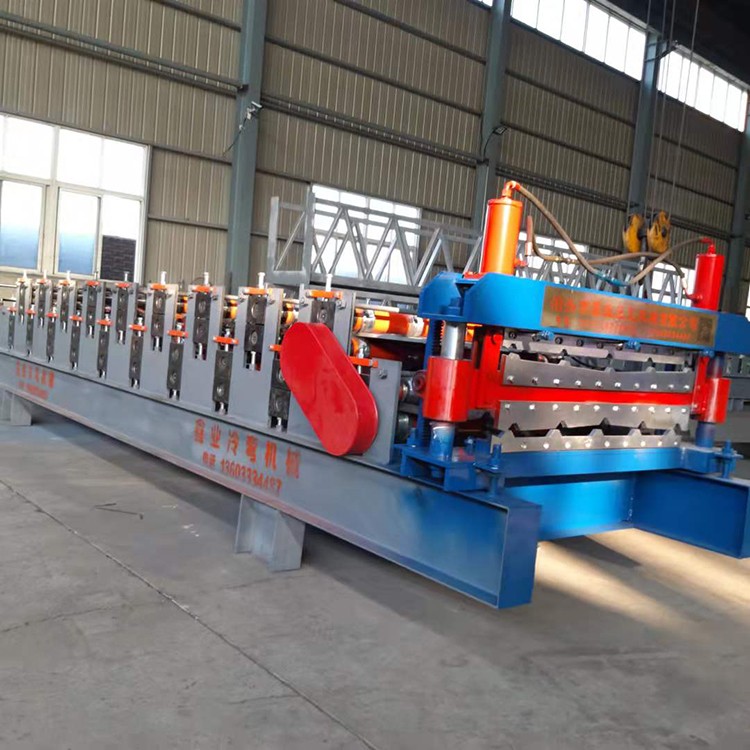

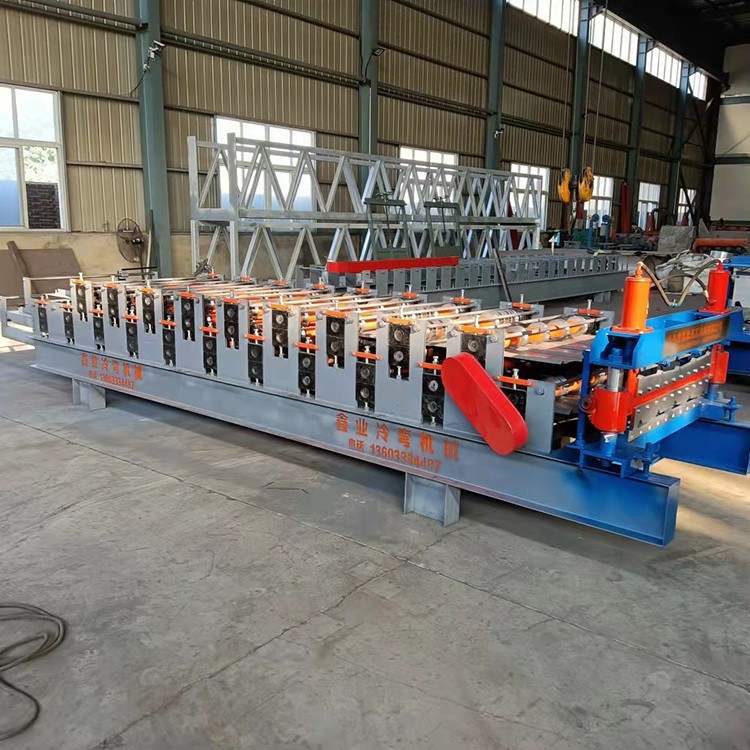

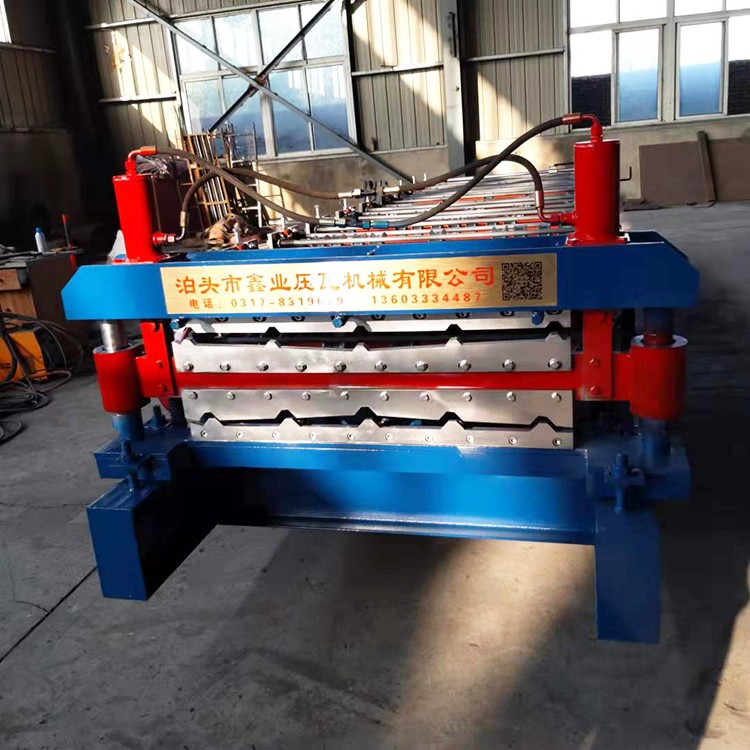

860/900型双层压瓦机设备

860/900型双层压瓦机设备

TAG标签:840/850型双层压瓦机设备 840-900双层琉璃瓦压瓦机
产品描述

860/900型双层压瓦机主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、皮带轮、齿轮机构、槽轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。该机上模冲压工序:由电动机经过皮带轮,带动输入轴,经小齿轮,大齿轮,带动上轴,通过一套凸轮机构带动装有上模的滑动座上下运动,实现压瓦。在左右两侧机箱内,安装有润滑泵,机器工作时经过,油管向各摩擦运动部位输送润滑油。

随着彩钢行业的发展,很多中小型的彩钢厂也在兴起中,而单一的单板压瓦机设备无法满足这些客户的要求,因此为了能让用户在有限的场地面积上运行并生产   多的产品并且能够地变换产品,双层彩钢压瓦机设备也被设计制造出来,840/900双层彩钢压瓦机设备是在高或低机架之间变换,生产一种轮廓的彩钢板安装在低机架上,生产另一种板型的轧辊安装在高机架上面,生产中使用一套电脑控制系统,一套液压剪切系统。这种设备的出现,节省的空间,   换两种板材的时间也变得   短,也提高了产出率,从而满足的很多中小型彩钢企业的需求。

860/900型双层压瓦机所生产的产品外观平整美丽、漆纹均匀、、,广泛应用于工业民用建筑,如厂房、仓库、机车库、飞机库、体育馆、展览馆、影剧院等房面和墙体。

860/900型双层压瓦机主要技术参数:

安装尺寸:6000mm×1400mm×1400mm

成型轴:直径70mm 45#调质

成型道数:860 11 道成型 900 9 道成型

成型轮:材料45#锻打 镀硬铬

传动方式:链轮、链条

大架:250H钢

中板:12mm

电机:3KW

全自动电脑定长切断系统:

泵站电机:3KW四级

成型速度:8-10m/min

板材厚度:0.3-0.8mm

切刀材质:Cr12

成型速度:9-10m/min

电控系统:工业电脑PLC控制

板材展开宽度:1000mm(可做1250mm)
